二三维一体化电子沙盘参数

离线数据

1.必须提供不少于两种图源全球1-13级影像数据、不少于两种图源的全国16级影像数据、全国12.5m级地形数据、项目所在地最高等级(19级)影像数据、全国18级路网地名标签数据、20级全国高清大字体二维电子地图(系统软件与数据均为离线部署，不存在任何使用风险。)

2.系统必须支持支持WMS/TMS/WMTS/WFS等标准OGC地图服务。（须提供加载代码截图。）

3.同时支持WGS84、墨卡托、CGCS2000等坐标系数据加载。

4.系统加载的高程、标签、影像、电子地图等数据必须为离线服务数据，具有加载速度快、拷贝快、易更新等优势。

5.所有高程、影像、标签、电子地图等数据必须使用数据发布方式发布离线服务并加载，禁止使用切片方式加载（切片方式缺点：数据易丢失、切片过程涉及大量计算和存储，尤其对高分辨率影像，增加了处理难度和资源消耗；切片后的影像在拼接时可能出现错位或重叠，影响整体质量；切片会生成大量小文件，增加存储和管理负担，降低访问效率；切片可能导致分辨率下降，影响细节识别和分析精度；大规模影像的切片和后续处理耗时较长，影响效率；切片过程需要更多计算和存储资源，提升了整体成本）。

6.加载后的高清影像与底图无明显色差与拼接痕迹。

二三维一体化电子沙盘系统

（一）基础功能

1.支持鼠标与手势触摸实现地图的放大、缩小、旋转、俯仰角调整；

2.支持二维显示、三维显示、二三维一体化视点同步显示；

3.地图支持标绘常规点、线、面、矢量图标标绘；

4.三维地图模式下支持突出重点区域显示，重点区域外数据可支持明暗亮度调节；

5.二三维地图支持经纬网、比例尺、经纬度、高程、视点距离、地图级别等信息显示；

6.支持三维地图一键归北、指北针可显示或隐藏。

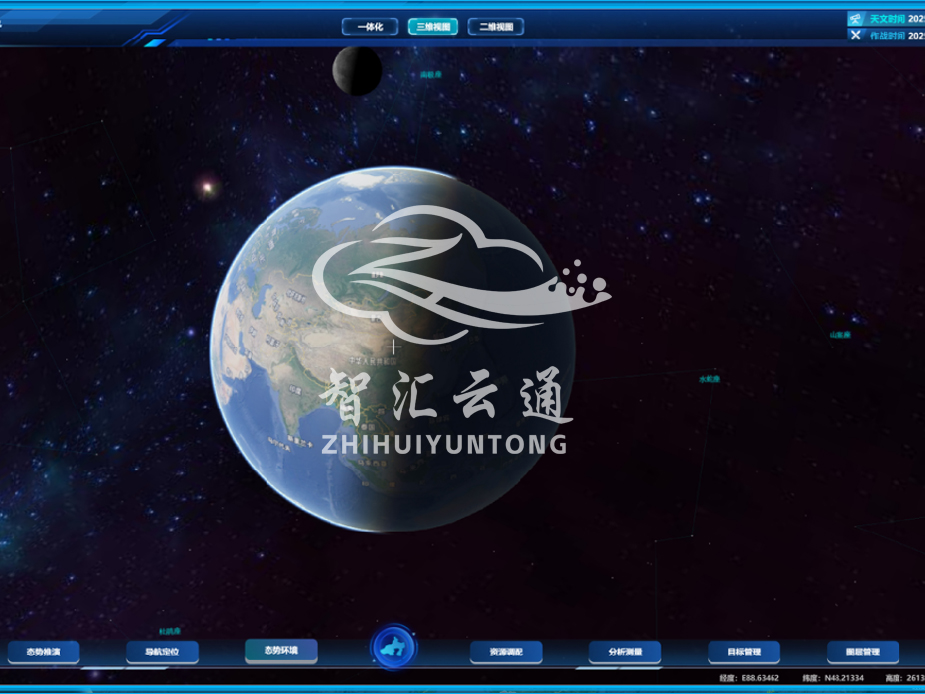

7.支持天文时间与作战时间的显示

（二）图层管理

1.图层包含三维影像数据、高程数据、二维电子地图数据、矢量数据、倾斜摄影模型数据、正射影像以及军事标绘和基础标绘等类别。

2.军事标绘和模型标绘支持导出到本地，方便需要时随时加载。

（三）分析量算

1.支持空间距离、地表距离、投影距离、投影面积、高差等信息测量；

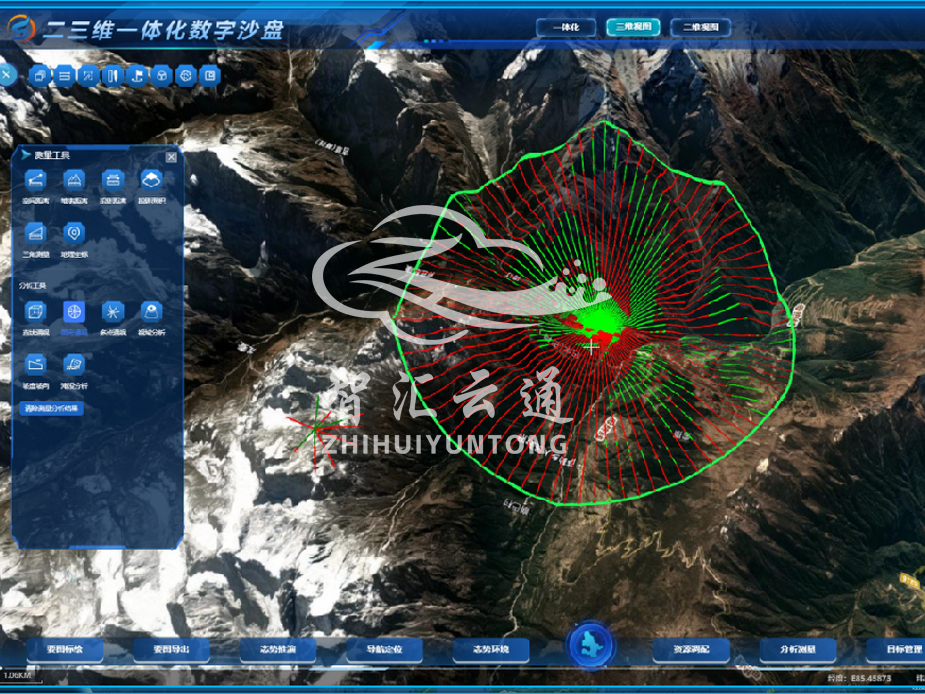

2.支持直线通视、圆形通视、多点通视、视域、坡度坡向、洪水淹没等结果分析。

（四）环境设置

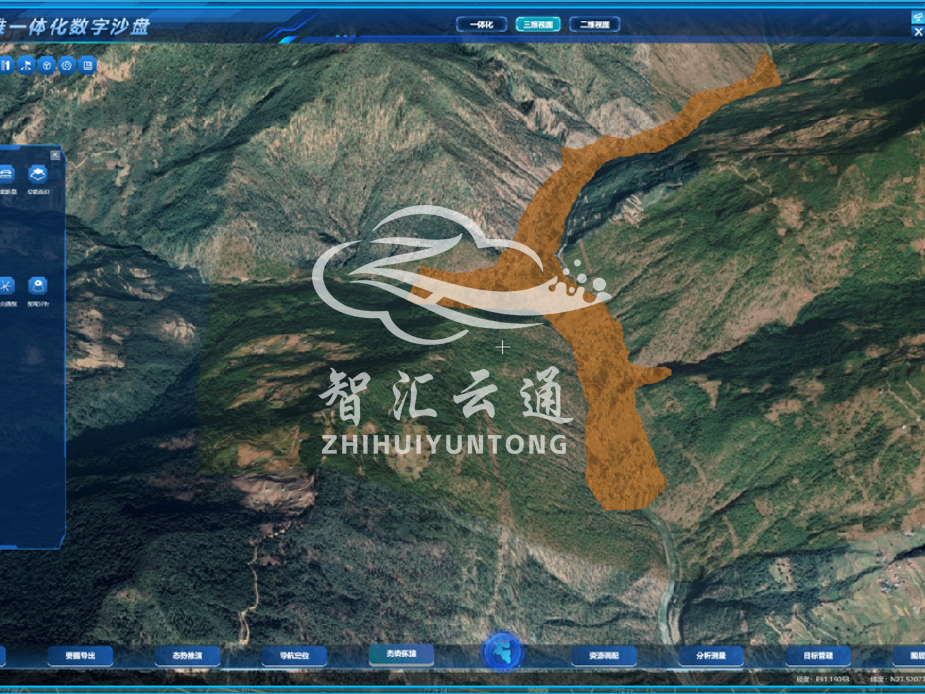

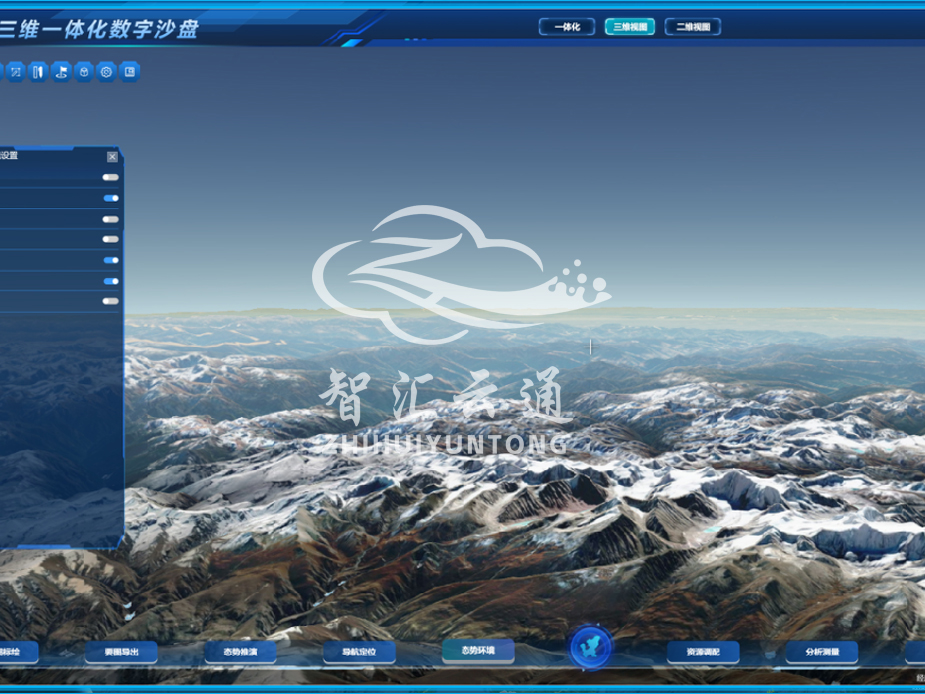

1.支持光照、大气层、雨、雪、雾、动态云图、恒星星座等环境信息的开启与关闭；

2.支持地形拔高。

（五）要图标绘

1.JUN标标绘：包含2013版全套JUN标符号（单位与人员、装备与设施、联合作战部署与行动、陆军作战部署与地面作战行动、海军作战部署与海上作战行动、空军作战部署与空中作战行动、火箭JUN作战部署与作战行动、航空力量作战部署与作战行动、后勤/装备保障部署与行动、舆论战/心理战/法律战部署与行动、国防动员部署与行动、其它自定义标号库等）；可对JUN标符号的属性和样式进行修改与设置；

2.专用标绘：可自定义专用标绘库，加载矢量图标；

8.常规标绘：支持绘制标记点、贴底线、贴地面、贴地圆形、贴地矩形、多点燕尾箭头、双箭头、贝塞尔曲线箭头、折线箭头、闭合曲线、扇形搜索区、平行搜索区等；

3.协同标绘：支持在同一个网络中建立协同标绘小组，不同人员进行标绘时，相互不影响，共同进行标绘任务，并且可绘制成一张图；

（六）要图导出

1.支持在二维地图模式下选择电子地图、卫星地图或其他图源作为底图将标绘内容进行高清导出，导出比例尺与分辨率可自由选择；

2.支持导出时对地图进行整饰（可装饰与设置指北针、轮廓、图名、发文字号、发文单位、保密级别、署名、时间地点等信息，可预览并根据设置的比例尺高清导出，文件格式为*.jpg格式）

（七）态势推演

1.模型推演

（1）模型库包含各国先进武器装备库（海洋舰艇、车辆、坦克、火箭炮、直升机、运输机、远程导弹等）、建筑、树木、人员、工厂等大量三维模型，并且模型库类别与模型资源可无限添加到本地模型数据库，方便在日常编辑中调用；

（2）在模型推演模块中包含模型编成、想定编辑、方案保存、方案预演等几大模块，想定编辑包含机动事件、显隐事件、闪烁事件、生长事件、观察角事件、火力打击事件、目标跟踪等JUN事仿真模拟事件；

2.JUN标推演模块可调用JUN标标绘库中任意符号，在想定编辑模块中实现对符号的事件编辑，其中包含了显示、隐藏、闪烁、运动、放大、缩小、旋转等仿真事件；

3.JUN标推演和模型推演编辑的预演方案皆可保存到本地，可在演播时打开进行播放，播放过程中可对演播方案进行暂停、播放、快进、快退停止等播放控制。

（八）态势环境

1.支持无人机倾斜摄影建模数据海量加载；可在三维模型上进行分析量算和标注标绘；

2.支持激光点云数据加载显示；

3.支持BIM模型加载显示；

4.支持全景照片加载导入，并根据照片文件名、GPS等属性进行分析归类以及坐标自动定位，实现批量导入全景图到数据库中；

5.支持无人机画面实时回传、无人机经纬度、高程实时显示，画面可小窗可全屏。

6.支持市面主流品牌监控摄像头实时画面调用。

（九） 目标管理

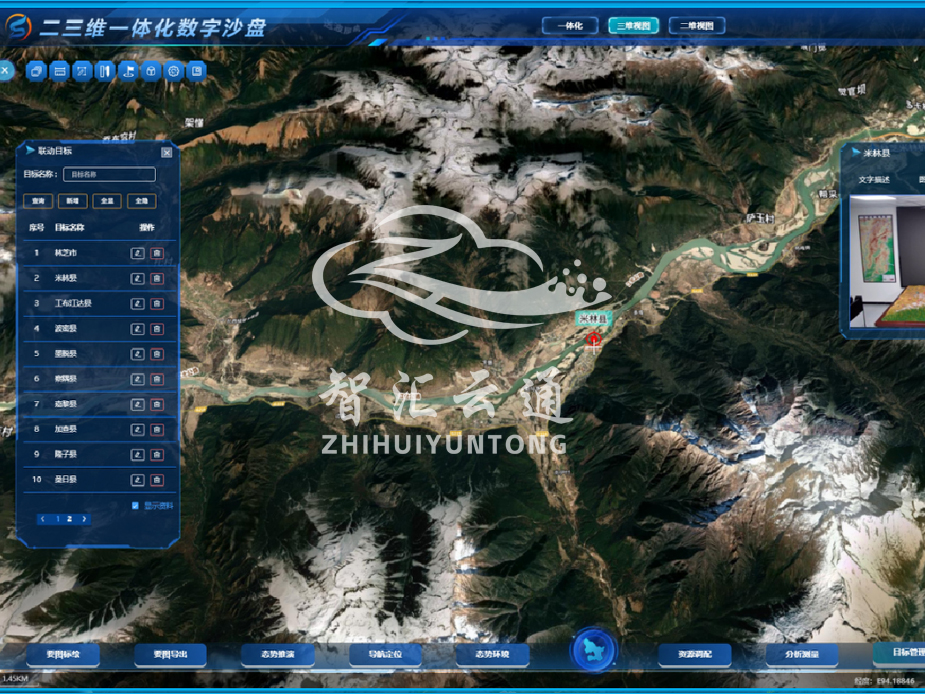

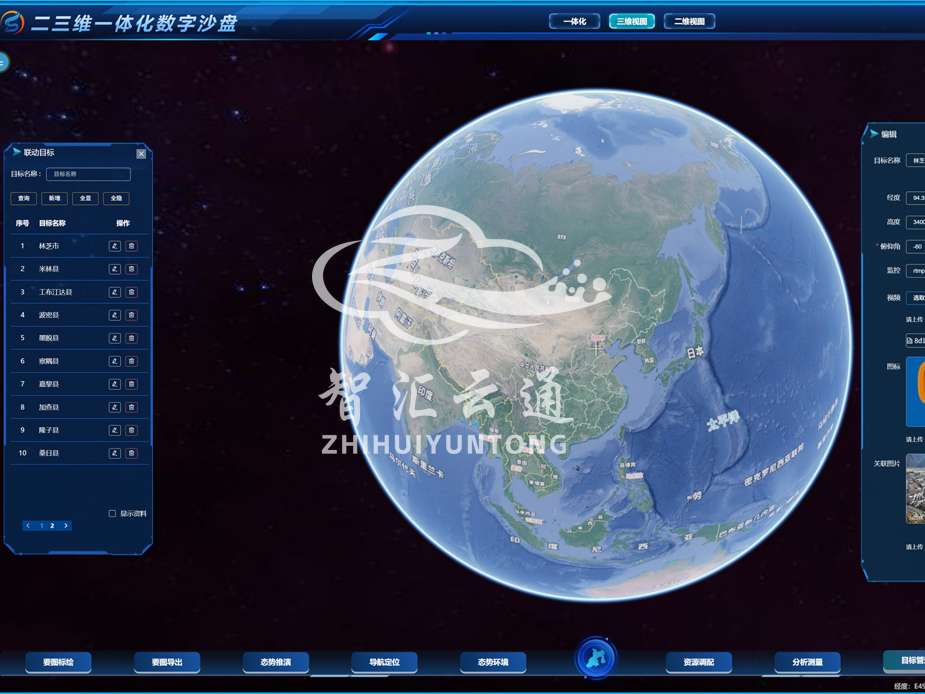

1.联动目标：可将有实体沙盘联动、多媒体资料挂接的目标添加到联动目标中，在联动目标管理界面中可以将联动目标绑定本地视频、监控视频、文本、图片（可多张循环轮播）等，绑定完成后，在目标点选时，地图将跳转到提前设置好的坐标点，同时弹窗播放对应的多媒体资源信息；联动目标也可绑定实体沙盘交互指令，实现与实体沙盘的双向交互；同时也可接收实体沙盘、挂图回传的摄像头采集的经纬度、视点高度俯仰角度等信息，实现与实体沙盘或挂图的无线点位激光笔交互（详细参数见“激光笔不限点位交互”一栏）；

2.重点目标：可对重要目标进行编辑，包含名称、经纬度信息、位置、属性、所属辖区、重要程度、地位作用等信息进行编辑管理，并在地图上实现可视化操作。

（十） 定位导航

1.路径规划：支持在三维地球上进行路径规划，可添起始点、途径点，设置车辆驾驶模式、单车模式、步行模式，计算出最佳行驶线路，并显示总行驶时间以及分段导航道路信息；

2.北斗定位：系统连接JUN用北斗定位指挥机后，可将持有北斗定位设备的人员、车辆的实时定位信息在地图中显示，并且保留行驶轨迹；各品牌的北斗定位装置提供通讯协议都可进行二次开发。

（十一） 装备管理与队伍编组

1.装备管理：在装备管理模块中，可将JUN用装备、设施、设施等资源的排序、名称、类别、计量单位、用途、入库时间、装备性能、所属辖区、存放位置、管理单位、配发时间、编制类型、经纬度信息进行编辑并添加到数据库中；实现在三维地图中的可视化预览与统计图标预览；

2.队组编组：可以选择或录入队伍的类型（如应急分队、医疗分队、运输分队等）、负责人信息（用户录入输入负责人的姓名或性别）、队伍的经验值或相关数据、负责人的联系电话、队伍所属的地区或街道、队伍的编制人员数量、队伍的编组单位或所属机构、队伍的训练状态、、用户可以通过搜索功能快速查找特定的队伍编组。数据录入（用户可以录入新的队伍编组信息，可更新现有队伍编组的信息，可删除不再需要的队伍编组信息；以表格形式展示所有队伍编组的详细信息，便于用户浏览和管理；用户可以通过搜索和过滤功能快速找到特定的队伍编组）。

预设点位交互

1.遥控距离≥20米；

2.电池为可充电电池

2.光感模块响应时间≤100毫秒；

3.激光笔数量≥5支。

4.激光笔操作时，二三维电子沙盘系统切换对应目标点位。同时弹出图片、视频、文字、实时监控等媒体信息。

激光笔不限点位交互

1.根据实体沙盘尺寸在实体沙盘的顶部均匀布置高清工业摄像头，通过软件将沙盘场景采集到摄像头画面中，经过梯形校正画面、画面拼接等技术实现采集整个沙盘的场景画面，设置实体沙盘左上角与右下角经纬度可计算出沙盘任意点经纬度信息，当激光笔或者指挥杆在沙盘上进行定位操作时，软件通过opencv技术识别激光笔光斑或指挥杆前端在沙盘中的位置，并将沙盘点位经纬度通过UDP协议传输到地图系统进行点位交互，同时在采集软件网格设置中可单独设置每个摄像头的网格数量，以便于对任意网格进行UDP命令添加，激光笔或指挥杆触发网格后，会通过UDP把设置的命令发送到实体沙盘灯光控制器，实现实体沙盘灯光亮灭；

2.层高2.9米的环境下，实体沙盘单台摄像头采集尺寸须达到4200mm×3200mm。

激光笔/指挥杆不限点位交互技术方案附件见参数表下方。

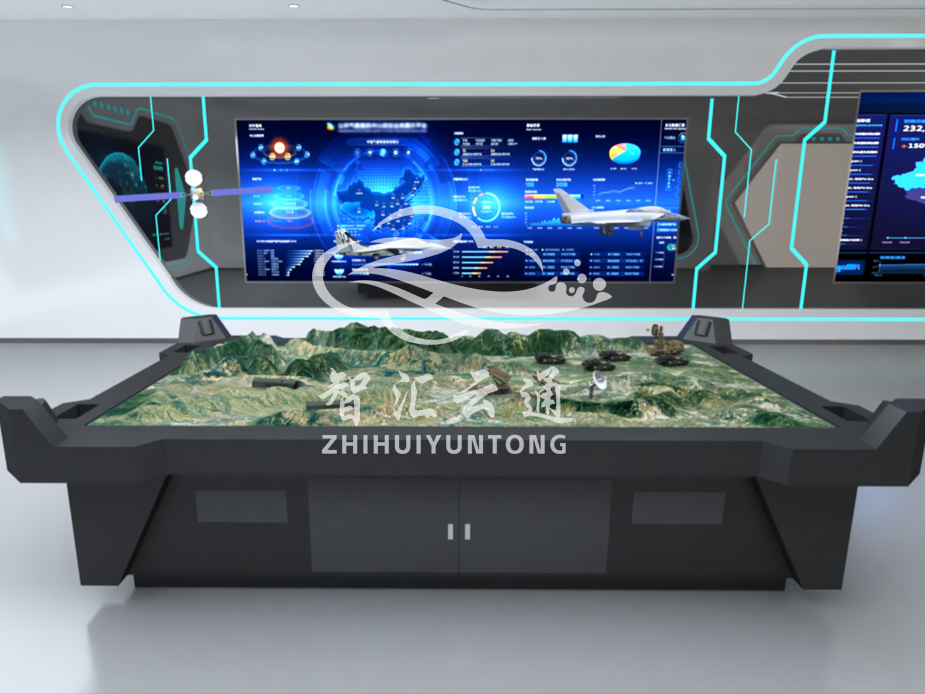

沙盘控制系统

1.能对单个目标灯光进行控制；

2.能对同一类型目标进行分组控制；

3.能对任意多个目标进行分组控制；

4.能控制沙盘点位实现全开、全关、常开、闪烁、关闭等模式；

5.采用RS485/RS232/UDP/TCP通讯协议，响应时间优于100毫秒。

辅助控制—指挥棒

含2根伸缩式沙盘指挥杆，ABS材质、黑白色、展开长度3米；

指挥棒操作时，电子系统切换对应目标点位，同时弹出图片、视频、文字、实时监控等媒体信息。沙盘对应灯光亮起。

系统服务器主机

1.国产设备；

2.i7-14900KF处理器，64G运行内存，6T或以上M.2固态硬盘，4070及以上显存专业显卡；

3.磁盘分区：2T固态（C盘500g，其余D盘），4T固态（E盘，不分区）

售后

安装调试、免费培训、终身数据升级等服务等。
